高成本顯然是絆住Micro LED腳步的一顆大石頭，儘管被稱為終極顯示技術，但Micro LED的發展進程卻是不甚令人滿意，不僅市面上可見的產品與導入的設計寥寥可數，甚至原本看好的穿戴市場也未能順利展開。其主要的原因，就是它居高不下的生產成本。

也因此，降低生產成本一直是Micro LED問世以來的首要課題。然而Micro LED的生產製造實在過於複雜，從晶粒微縮，到轉移組裝，最後到檢測修復，每一道環節都是一個大門檻，無法輕易的越過。

或許，採用創新的生產製程技術將是可行之策。一家來自法國的Aledia公司，就透過獨特的奈米線製程技術，要為Micro LED的低成本製造之路開拓一個新方向。

Aledia與他們的奈米線Micro LED技術

Aledia對很多人來說是間陌生的公司，但它成立於2011年，投入Micro LED技術的研究也早已超過十年以上。只是在那個Micro LED還未站上檯面的時代，Aledia的努力一直沒有被多數人所看到。

Aledia最早源於法國的研究機構CEA-Leti，它是法國原子能與替代能源委員會（CEA）旗下一個重要的微電子和奈米技術研究機構，並於2011年獨立成為公司，自此一直專注於氮化鎵非平面生長技術的研發。2019年時，該公司獲得資助，建立了自有的生產設施，並在2020年啟動擴建計劃。

Aledia主要的技術方案是一種基於3微米的非平面（3D）氮化鎵奈米線生長技術。然而說奈米線，大家應該非常無感，那其實就是Micro LED的本體，所以Aledia的奈米線技術就是一種生產Micro LED的方法，他們能夠在CMOS矽晶圓上直接長出直徑僅3.5微米（μm）的柱狀藍光Micro LED，一步就跨越了晶粒微縮的挑戰。

這在目前的Micro LED製程技術中，是一種絕無僅有的生產技術，可說是一種創新技術。除了藍光之外，Aledia也開發了運用量子點技術實現紅光和綠光的三合一RGB晶片。

不同於傳統的LED使用藍寶石基板進行長晶，有成本高、製造複雜和效率低等問題，而Aledia直接將氮化鎵奈米線生長在矽基板上，不僅降低了生產成本，還提高了LED的光效和壽命。更重要的是，它只需要一次的轉移，就能整合至晶片基板上，明顯的減少的生產成本與製造時程。尤其是目前的全彩顯示的RGB Micro LED面板都需要兩次的轉移（COC1～COC2）。

Aledia銷售與行銷長Felix Marchal受訪時就自豪的表示：「Micro LED需要破壞性（Disruptive）的創新，而我們就是」。「我們可以在一次磊晶生長中，同時生長三種顏色，這是一項重大的突破。」

圖一 : Aledia銷售與行銷長Felix Marchal

晶片太小不好用？FlexiNOVA來幫忙

儘管技術獨樹一格，發光效能也確實相當卓越，但Aledia的Micro LED方案卻仍未能在市場上被看見。一則是其用於量產的產線仍在建置中，預計今年（2025）就能夠啟用並量產；另一方面，就是這種奈米線（柱）製程技術生產的Micro LED尺寸真的太小了，在晶片的整合與應用上有導入門檻的問題。

Felix Marchal不諱言指出：「我們一開始沒意識到這個問題，3.5微米尺寸真的讓系統商很難下手。」

原因是Micro LED很講求客製化設計的顯示技術，也就是不同的應用裝置會需要不同尺寸的Micro LED晶粒。如是大型顯示用的拼接型顯示器，則用不上這麼小的晶粒；若是穿戴式裝置或者AR/VR顯示，也得依據顯示器的尺寸來做調整。

為了解決這個問題，Aledia今年也推出了新的技術服務「FlexiNOVA」，這是一種可根據客戶需求調整尺寸和切割的Micro LED封裝技術。它透過將多個奈米線組合起來，製造出15x30、10x20、10x10等不同尺寸的晶片。此外，它支援6A的驅動電流，可提供更大的亮度和功率靈活性，而晶片則是採用覆晶技術（Flip Chip）封裝。

透過FlexiNOVA，Micro LED的晶片尺寸生產範圍十分廣泛，從15 x 30平方微米到3.5 x 3.5平方微米皆可製造，且在每平方厘米的晶圓上能生產超過150萬顆晶片。單片8吋晶圓預計可生產多達1億顆晶片，足夠供應40個4K顯示器。

另外，FlexiNOVA的Micro LED能夠在相對較高的電壓下正常工作，可以在6 伏特(6V)或9伏特(9V)的電壓下穩定發光，對於大型顯示牆或需要較高亮度的應用設計，有較佳的支援性能。且其外部量子效率（EQE)）超過40%，是一個非常高的數值。

Felix Marchal強調，Aledia已能在8吋晶圓量產其Nanowire Micro LED，並計畫轉向12吋晶圓生產，以進一步降低成本。

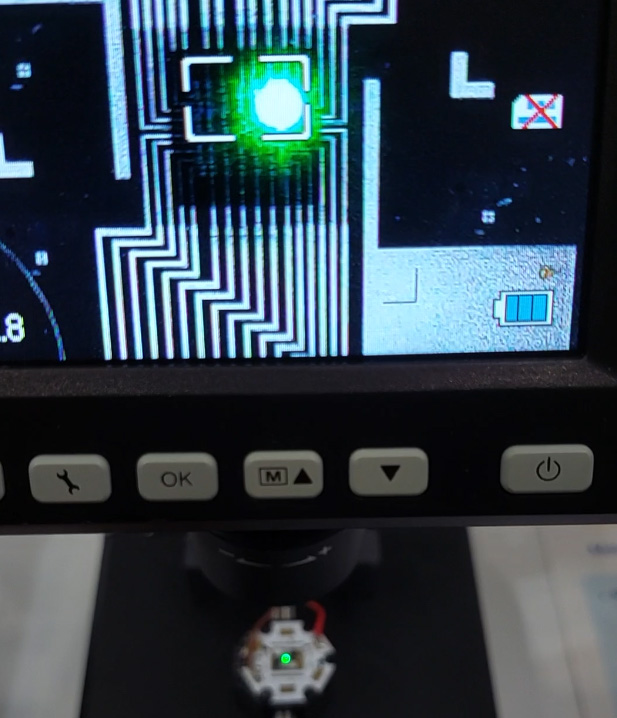

圖二 : Aledia的Nanowire Micro LED直徑僅有3.5微米，且發光性能優異。

觀看實際展示影片請按此

單打獨鬥難成氣候 建構生態系是突圍關鍵

固然解決了晶片採用的尺寸問題，但Micro LED面對的挑戰從來就不只有在技術上。除了製造技術尚未完全成熟，成本始終是其最大的發展罩門。而要解決這個問題，只靠製造商單方的努力恐怕難竟全功，惟有形成一個完整的生態系才有可能測底攻克這個挑戰，進而可長可久的發展下去。

Felix Marchal指出，相較於OLED，Micro LED的生態系統需要各環節的參與者共同努力，才能推動技術的突破與市場的發展。而這裡面包含了設備商、儀器商、檢測業者、以及半導體元件與系統商。

為了推動其Micro LED方案能夠盡快進入市場，Aledia也正在與TFT顯示面板廠合作，目標是在今年年底前推出可用於TFT面板的Micro LED產品。而由於不同的TFT廠商有不同的規格要求，Aledia目前也正在努力滿足這些需求。

Felix Marchal表示：「我們正在與TFT面板廠討論，了解他們的需求，並計畫在今年年底前推出可用於測試的Micro LED產品。」

至於客戶最關心的量產能力方面，Aledia計畫到2029或2030年，將產能從每週200片晶圓提升到每週3,000片晶圓。再者，他們也具備彈性擴大產能的設置，可根據市場的需求來進行調整。

目前Aledia位於法國的新廠房正持續建置中，預計2025年下半年就能夠落成啟用，屆時將為這種全新的Micro LED生產技術帶來豐沛的產能。

他也強調，Micro LED市場是一個全球性的市場，主要參與者多集中在中國、臺灣和美國。Aledia作為一家歐洲公司，將努力在這些市場中佔有一席之地。

AR智慧眼鏡崛起 奈米線Micro LED技術成關鍵優勢

而近期備受注目的AR智慧眼鏡也被認為是Micro LED的重要應用領域，且許多品牌公司都對此進行了大量投資，Aledia也同樣看好這個領域，並認為將會是其技術脫穎而出的重要應用。

Felix Marchal指出，現在主流的Micro LED的應用都是直接觀看的顯示器，像是智慧手錶、智慧手機和電視等。對Aledia來說，AR眼鏡是一個龐大的市場，特別是這個顯示應用對於解析度有著更高的要求，而Aledia的Nanowire Micro LED的尺寸非常小，並在效率和發光方向性上有絕佳的優勢，且可以在單次磊晶中生長三種顏色，而這對AR顯示器業者來說是顛覆性的方案，正因如此，許多 AR眼鏡的廠商都主動聯繫Aledia，希望能進一步了解這項Micro LED技術。

他也強調，Aledia正持續提高產品的性能，預計兩年後就能將這項產品推向市場，目前正致力於在新工廠中擴展產能和強化本身技術的效能。

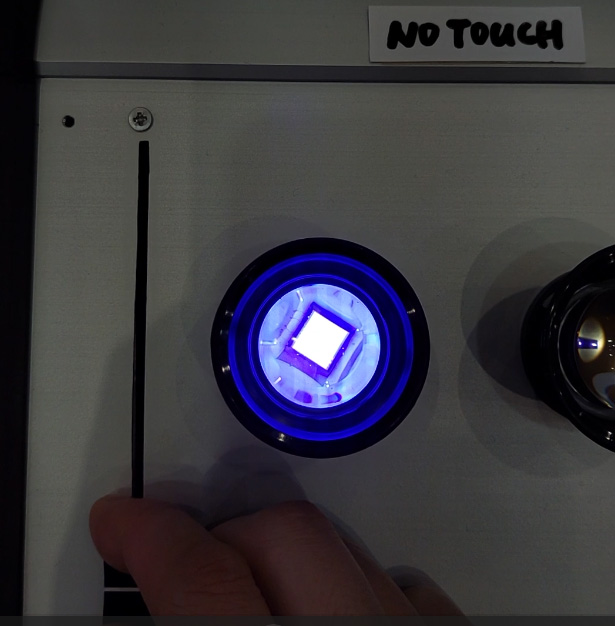

圖三 : Aledia已能在8吋晶圓量產，並計畫轉向12吋晶圓生產。

實際觀看展示的感受

在今年的Touch Taiwan的展會現場，Aledia也展示了包含「FlexiNOVA」在內的最新技術成果。相較於其他業者都以接近原型產品的形式來表現Micro LED的效能，Aledia則是聚焦於他們獨創的Nanowire Micro LED的顯示特色，以及超微小精細的製造品質，總結一句話來描述的，那就是「簡單、細緻、明亮」。

現場直接以目視觀看，就可以明顯感受到奪目的亮度，再透過電子顯微鏡去細看裏頭的組成，也會驚訝其極微小的Nanowire技術的發光品質。

整個來說，雖然沒有能夠直接觀看到以Aledia的Nanowire Micro LED製作的顯示器效果，但從核心技術的展示效能仍讓人非常期待它最終的顯示成果。而Felix Marchal也承諾說，下次他們定會帶來讓人耳目一新的展示樣品。
